分布式光伏运维系统

方案介绍

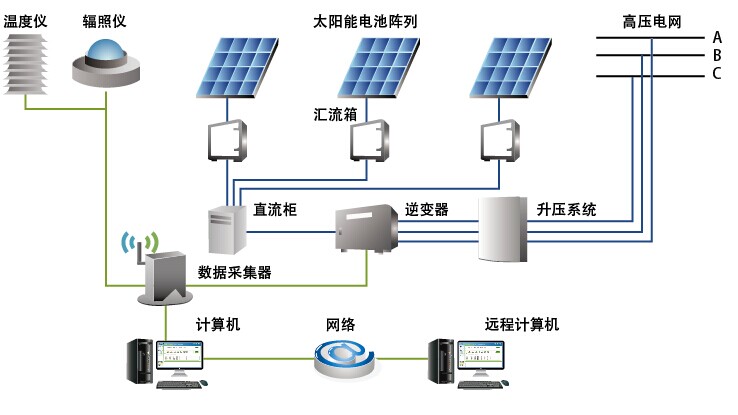

本系统通过通信管理机实时采集微机保护装置、电能质量监测、计量、远动系统等二次设备数据，实现监控区域光伏发电系统**监控与自动化管理。同时在监控室配置通信系统、对时系统、远动系统满足系统内部的通信与上级调度需求，配置一套一体化电源系统，为二次设备及监控主机等重要设备运行提供稳定可靠的电源，实现整个光伏系统的安全、稳定运行。

方案展示

根据国家电网Q/GDW1480-2015 《分布式电源接入电网技术规定》：分布式电源并网电压等级可根据各并网点装机容量进行初步选择，推荐如下：8kW 及以下可接入220V；8kW~400kW可接入380V；400kW~6MW可接入10kV；5MW~30MW以上可接入35kV。并网电压等级应根据电网条件，通过技术经济比选论证确定。若高低两级电压均具备接入条件，优先采用低电压等级接入。Acrel-1000DP分布式光伏监控系统，是我司根据电力系统自动化及无人值守的要求，总结国内外的研究和生产的先进经验，专门研制出的新一代分布式光伏监控系统。

……

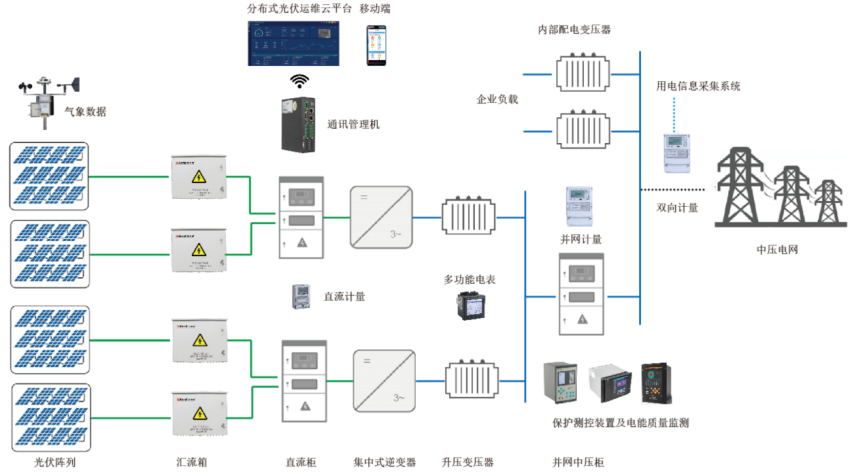

A、中小容量光伏电站

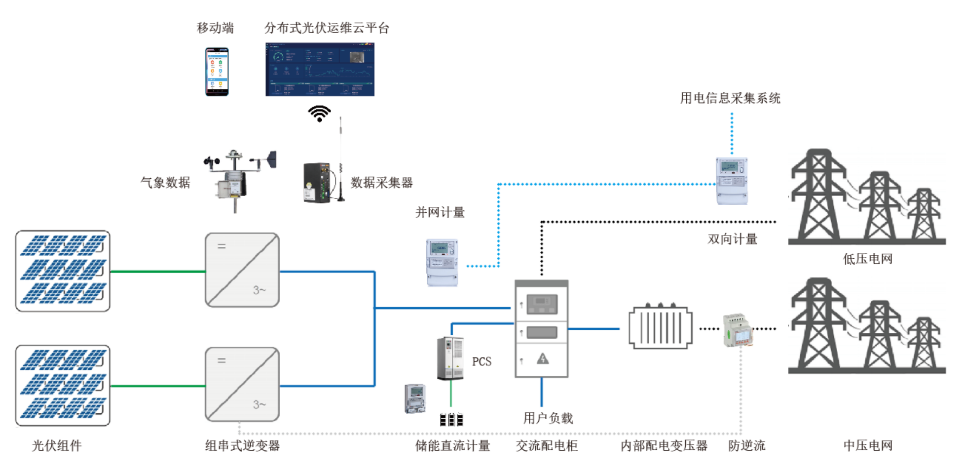

B、大容量分布式光伏电站

……

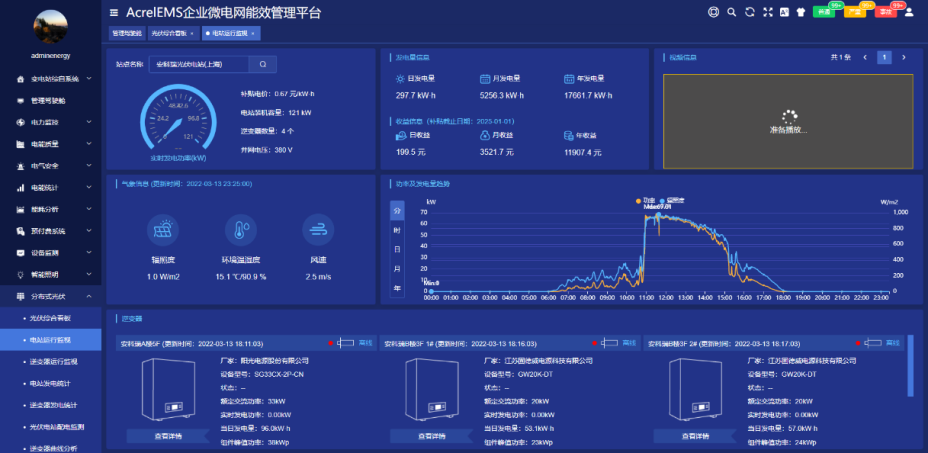

1、综合看板

光伏电站位置显示

光伏电站数量，峰值发电功率，实时发电功率显示

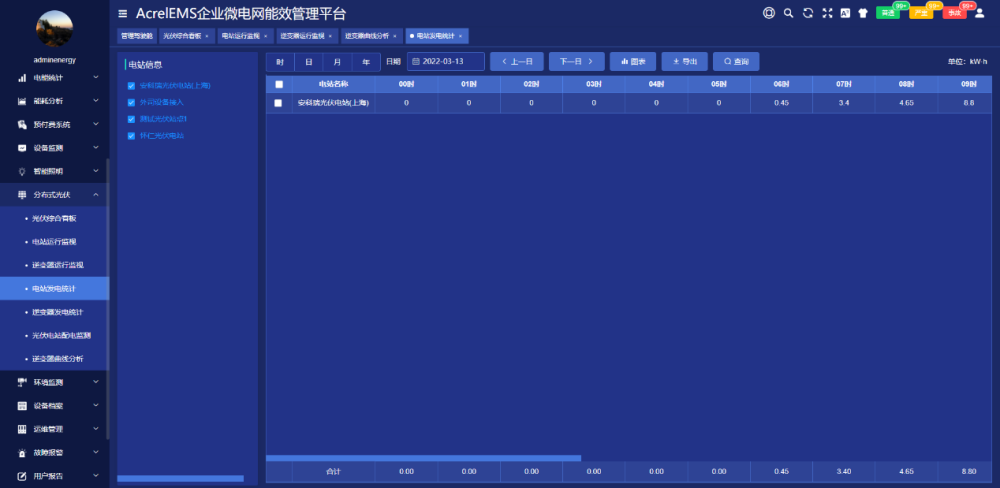

统计所有光伏电站日、月、年发电量

计算标准煤节约量以及二氧化碳减排量

柱状图展示每月发电量

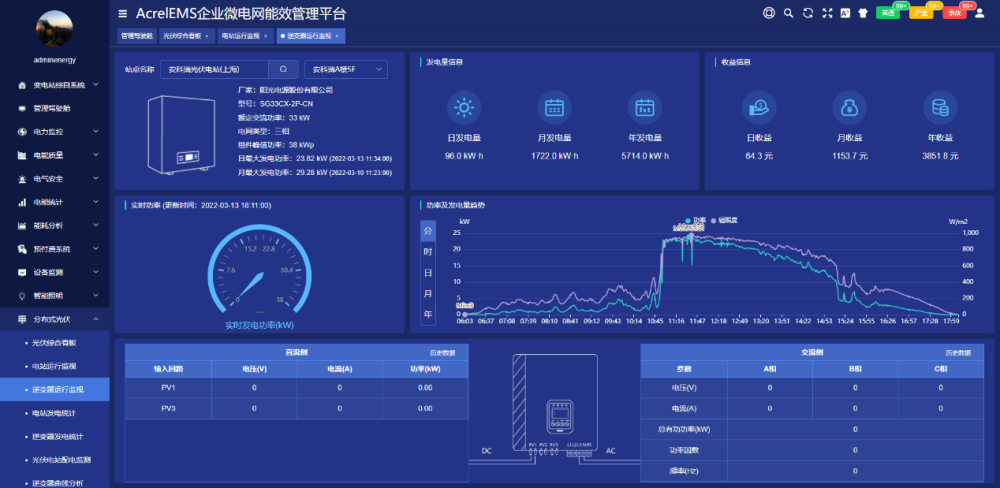

2、电站状态

展示光伏电站发电功率，峰值功率等基本参数

统计当前光伏电站日、月、年发电量

摄像头实时监测

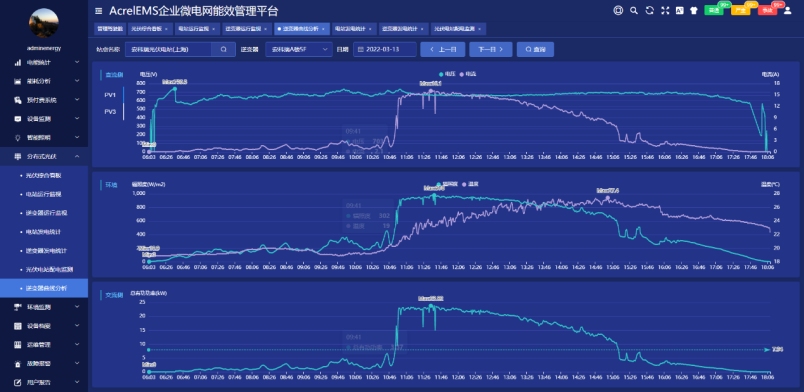

接入辐照度、环境温湿度、风速等环境参数

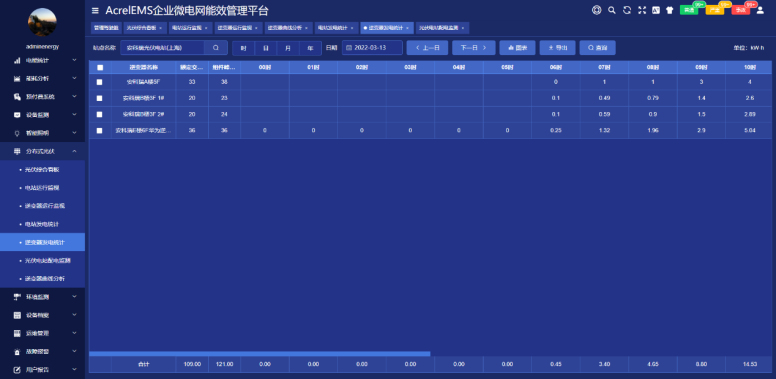

显示当前光伏电站逆变器接入数量及其基本参数

……

名称	型号	用途
智能网关	ANet-1E1S1-4G	嵌入式linux系统，网络通讯方式具备Socket方式，支持XML格式压缩上传，提供AES加密及MD5身份认证等安全需求，支持断点续传，支持Modbus、ModbusTCP、DL/T645-1997、DL/T645-2007、101、103、104协议
多功能网络电力仪表	APM	各电压等级全电气参数测量、计量和状态量采集
直流电能表	PZ	在分布式光伏项目中适用于直流信号设备电量测量和电能计量使用
光伏汇流箱	APV	防护等级为IP65,满足室内外安装要求; 采用霍尔传感器，隔离测量，可16路输入; 耐压DC1.5kV.熔断电流可选择; 可选电压测量功能,可测量电压DC 1.5kV; 具有RS485通讯接口，ModBus-RTU通讯协议﹔ 可根据客户需求配用国内外知名品牌厂家的光伏专用直流断路器，光伏专用直流熔断器、防雷保护器等元件
