产品简介

功能:

AM系列微机保护测控装置集保护、测量、控制于一体,适用于35kV及以下电压等级的用户终端变电站(所),可实现用户变电站的保护和测控。

应用范围:

应用领域覆盖电力、水利、交通、石油、化工、煤炭、冶金等行业。

订货范例:

具体型号:AM5-T 512112

技术要求:10kv变压器保护;电流输入5A;零序电流输入1A;操作电源DC220V;带防跳盒;不带GPS对时功能。

通讯协议:RS485接口 Modbus/RTU协议或103规约可设置

辅助电源:DC 220V


技术参数

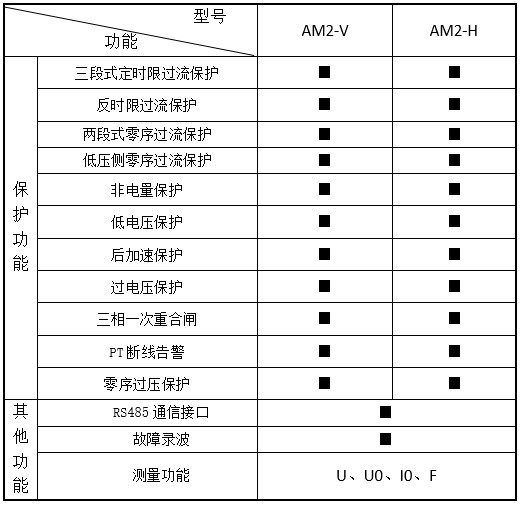

AM2功能配置

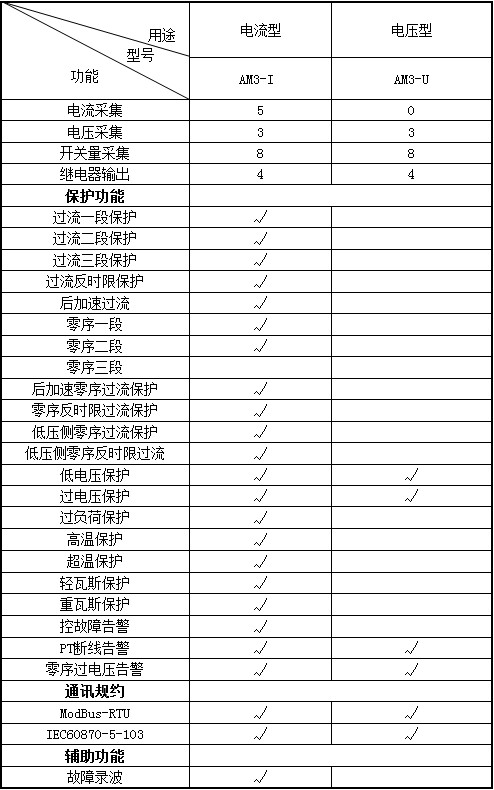

AM3功能配置

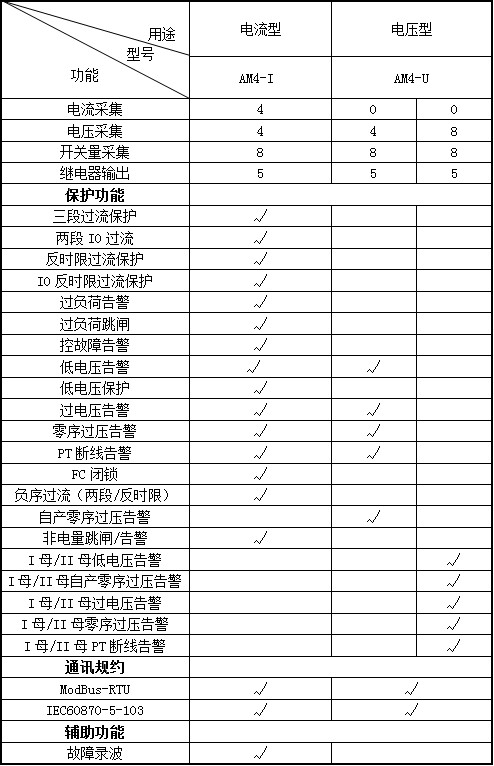

AM4功能配置

AM5功能配置

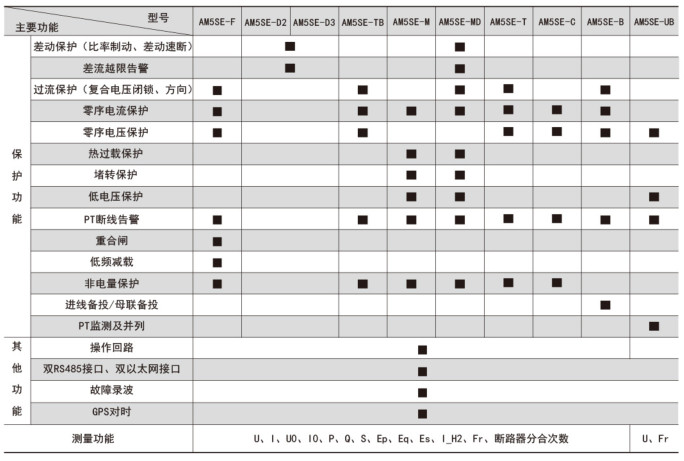

AM5SE功能配置

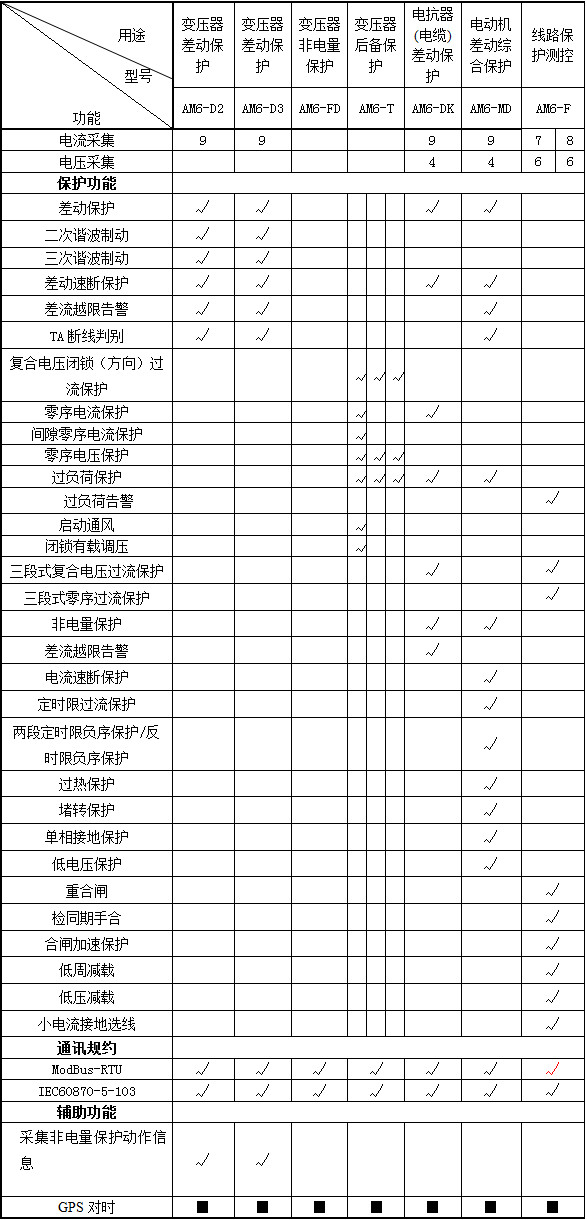

AM6功能配置

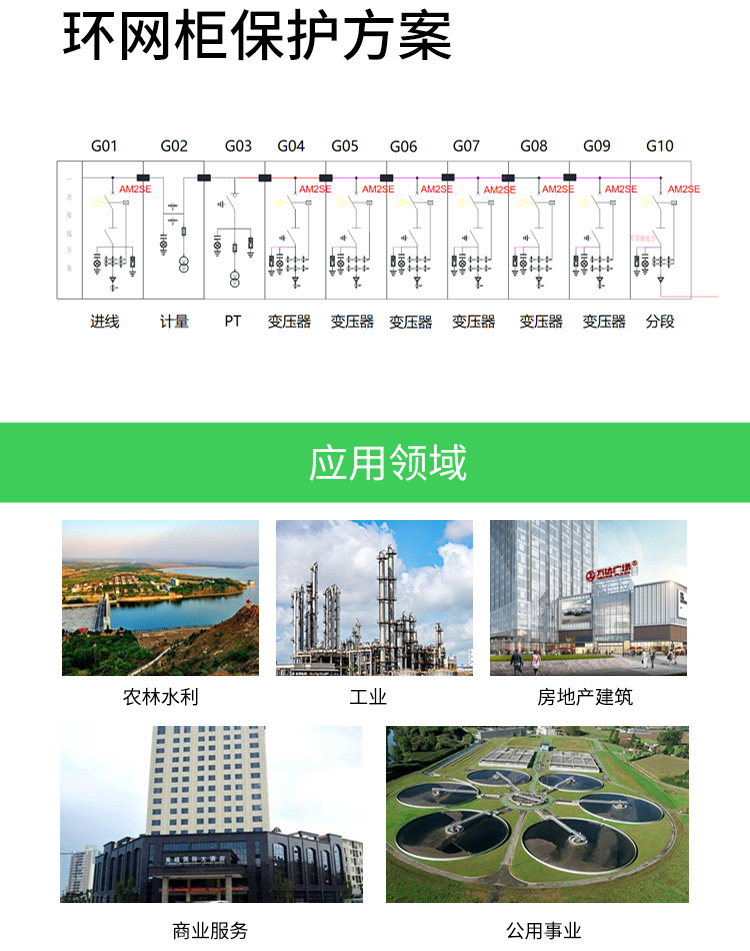

应用组网图


外形安装

外形尺寸

AM2SE

AM3SE

AM4

AM5

AM5SE



接线方式

AM2SE

AM3SE

AM4

AM5



安装示意

AM2SE

AM3SE

AM4

AM5



现场安装图

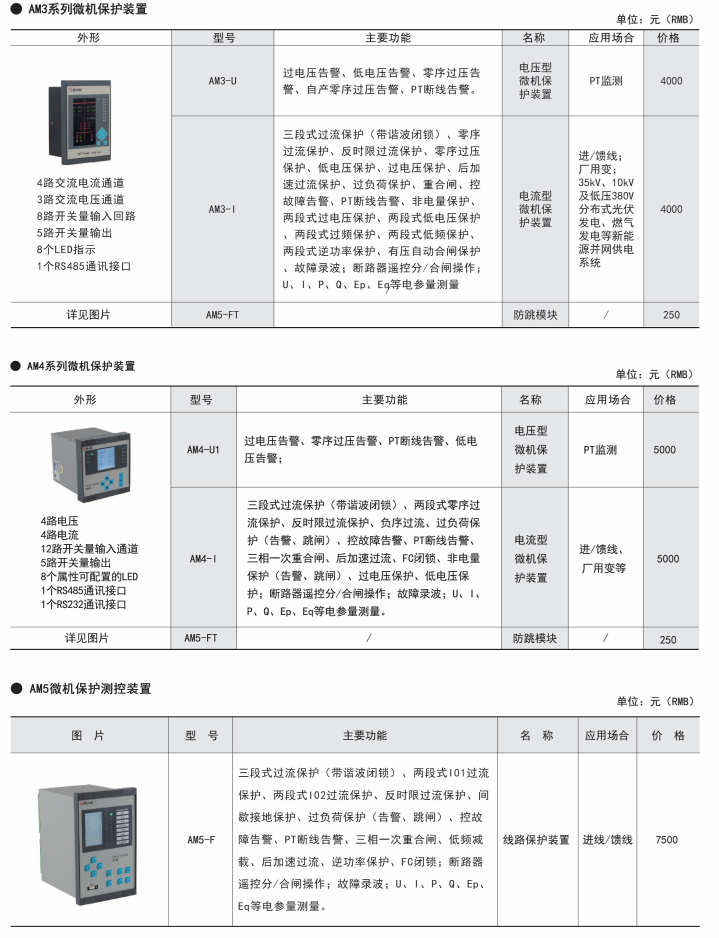

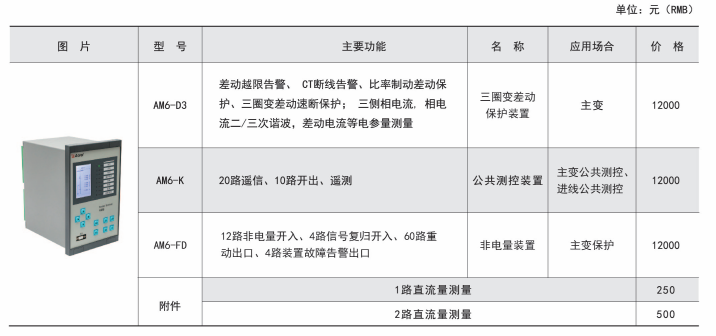

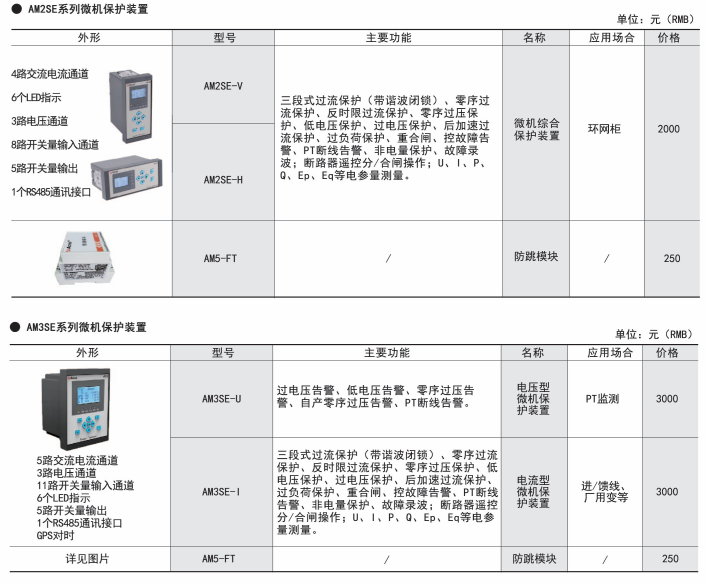

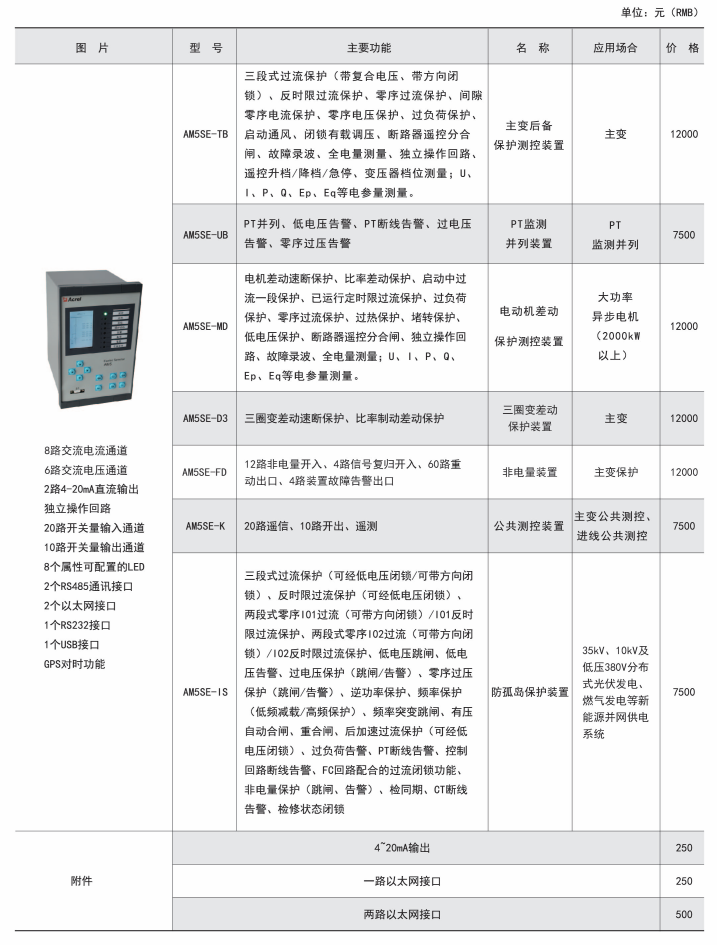

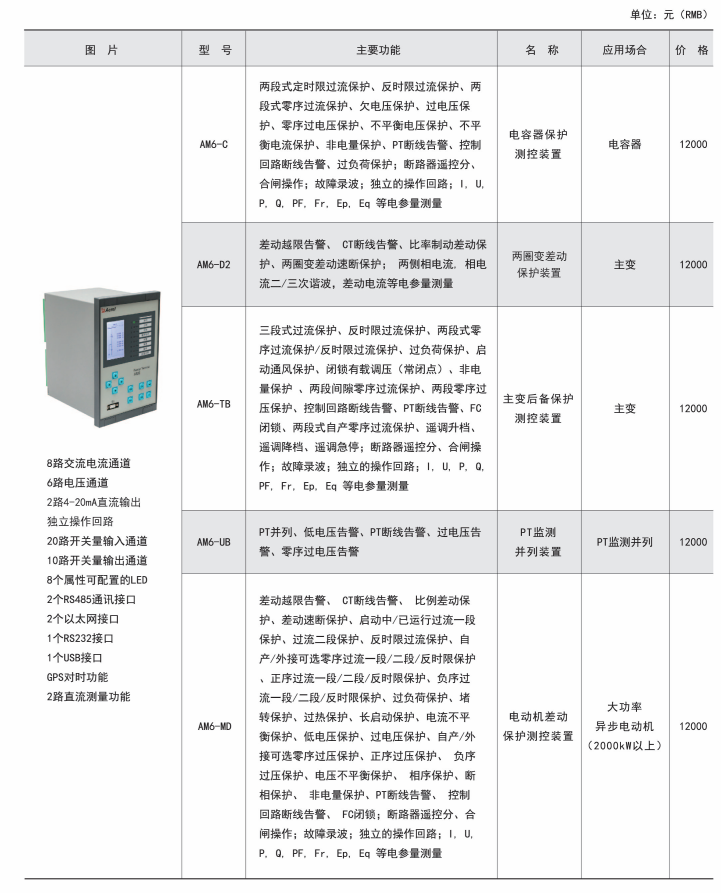

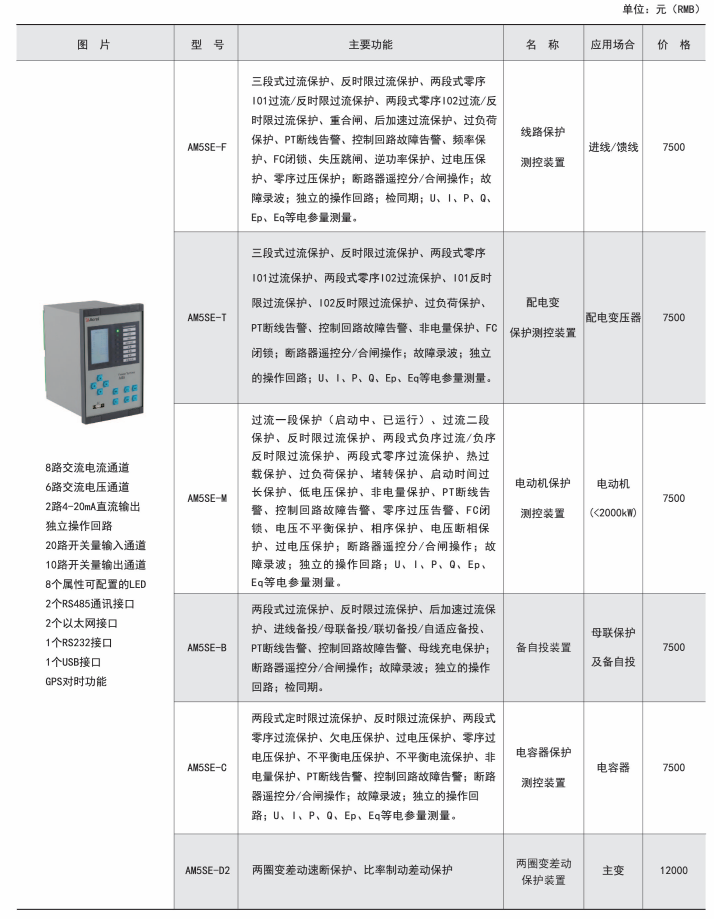

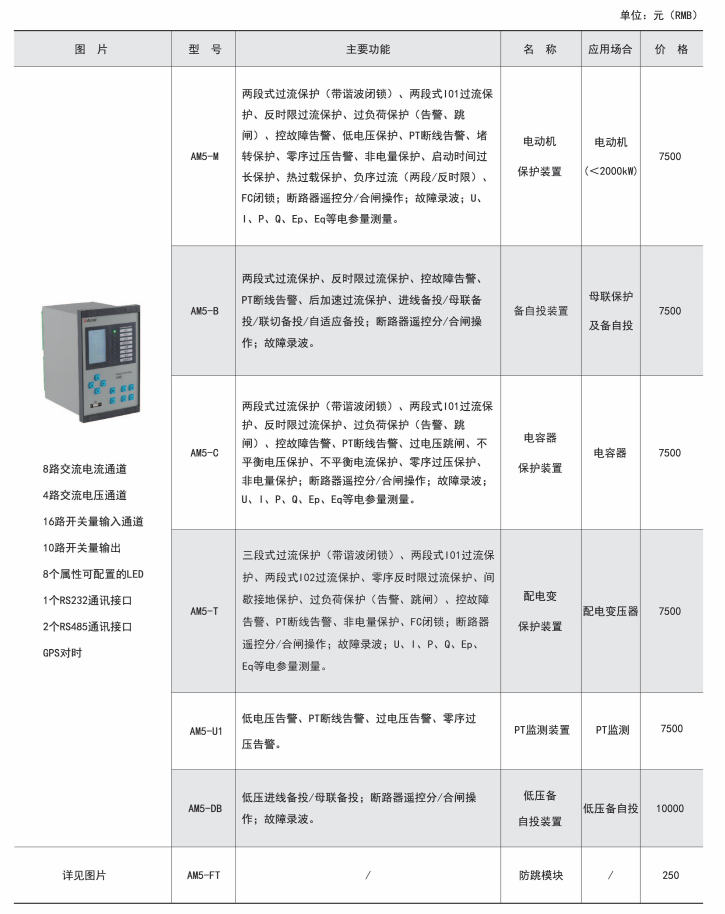

产品报价
